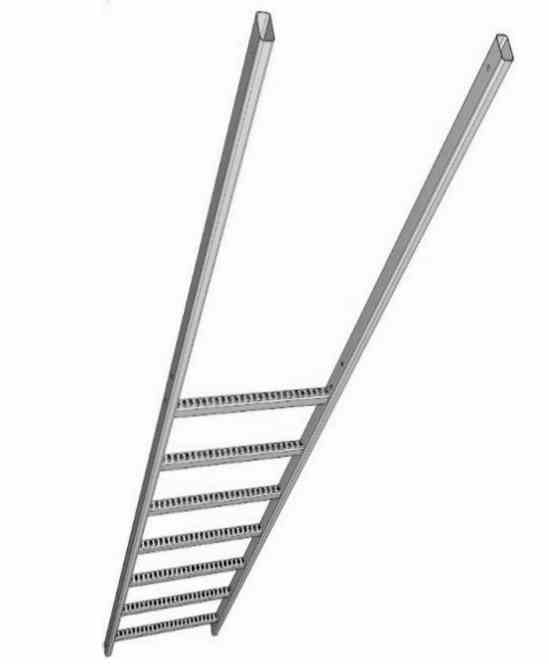

Segmenty górne
Wyjściowe segmenty drabiny z pochwytami.
Elementy systemu
Elementy drabin ewakuacyjnych FIXO SYSTEM.
Kluczowe elementy systemu FIXO SYSTEM uporządkowane do szybkiego doboru, konfiguracji i wyceny drabiny ewakuacyjnej.
| Typ | Długość | Szczeble | Nr katalogowy |
|---|---|---|---|
| Górny z pochwytami | 2940 mm | 7 | fs-010 |
| Górny z pochwytami | 2100 mm | 4 | fs-020 |
| Górny z pochwytami | 1820 mm | 3 | fs-030 |
| Powtarzalny | 2800 mm | 10 | fs-060 |
| Powtarzalny | 2520 mm | 9 | fs-070 |
| Powtarzalny | 2240 mm | 8 | fs-080 |
| Łącznik segmentów | 1 kpl. = 2 szt. | - | fs-220 |

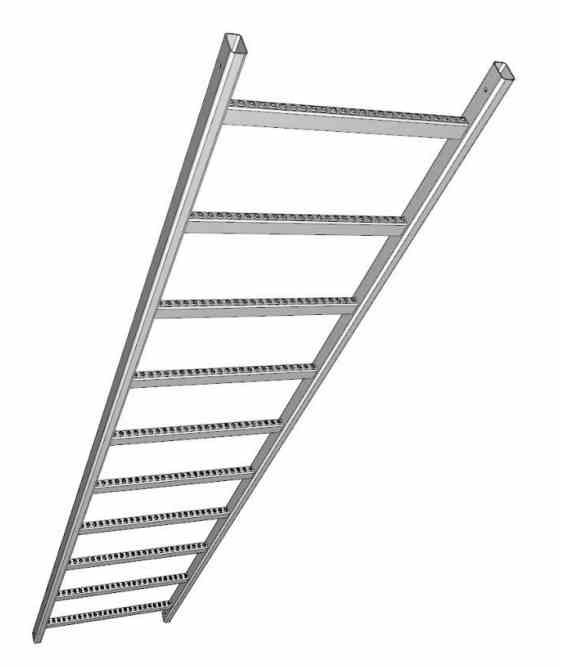

Segmenty powtarzalne
Moduły do budowy właściwej wysokości drabiny.

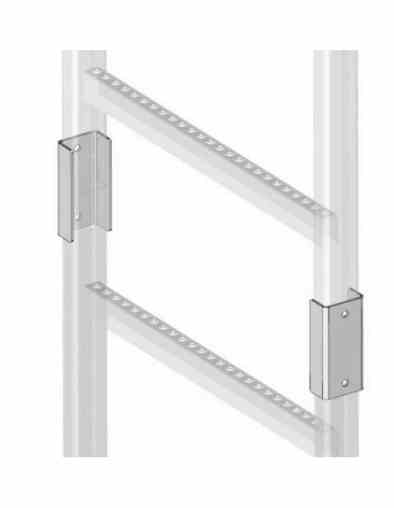

Łączniki segmentów
Elementy łączenia modułów drabiny.
| Element | Zakres / odległość | Nr katalogowy |
|---|---|---|
| Wspornik standardowy | 150 mm | fs-280 |
| Wspornik standardowy | 250 mm | fs-290 |
| Wspornik standardowy | 300 mm | fs-300 |
| Wspornik regulowany | 100-150 mm | fs-320 |
| Wspornik regulowany | 400-600 mm | fs-350 |
| Wspornik do słupa | 300 / 400 / 500 mm | fs-360 - fs-380 |

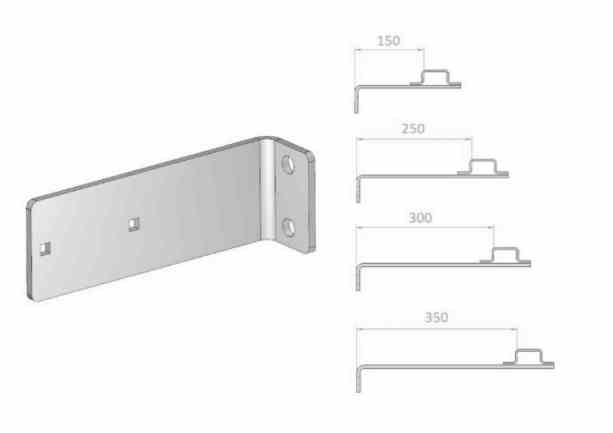

Wsporniki standardowe
Mocowanie do typowych ścian i konstrukcji.

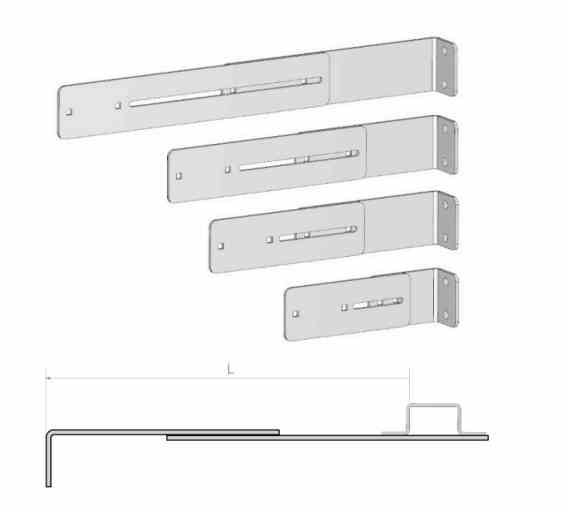

Wsporniki regulowane
Dobór wysięgu przy zróżnicowanym podłożu.

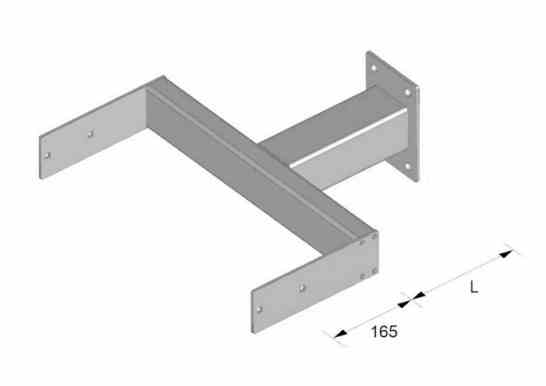

Wsporniki do słupa
Mocowanie do słupów konstrukcyjnych.

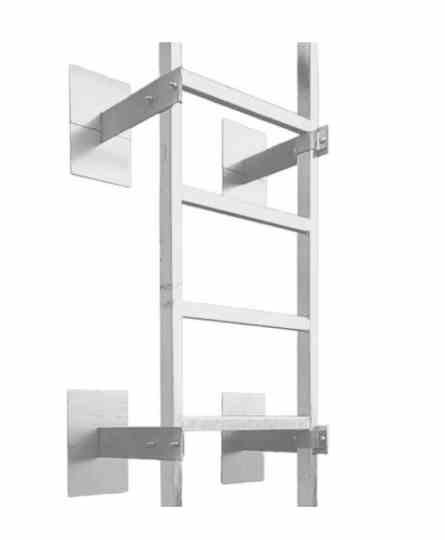

Rozety do obróbki wsporników
Estetyczne i techniczne wykończenie miejsc przejść.
| Element | Wariant | Nr katalogowy |
|---|---|---|
| Pałąk | moduł kosza ochronnego | fs-180 |
| Tralka pionowa górna | 1600 mm / 825 mm | fs-190 / fs-191 |
| Tralka pionowa powtarzalna | 1730 mm / 890 mm | fs-200 / fs-210 |
| Zamknięcie kosza | zabezpieczenie dostępu | fs-400 |

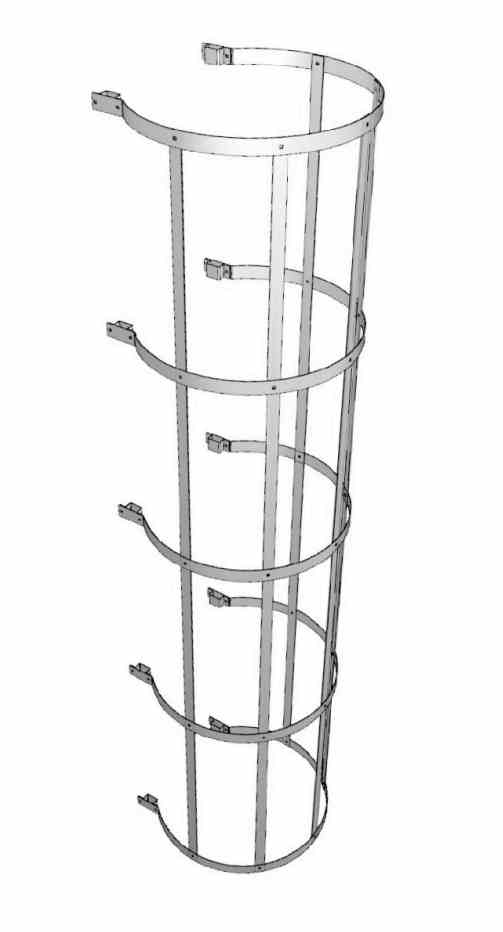

Kosz ochronny
Kompletowany z pałąków i tralek pionowych.

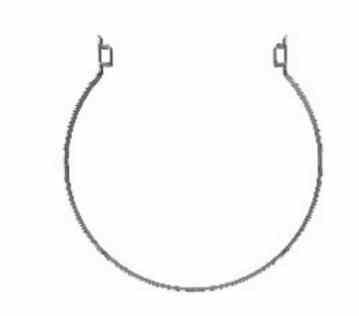

Pałąk
Podstawowy element kosza ochronnego.

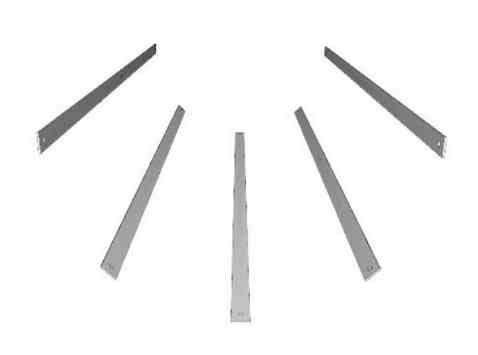

Tralki pionowe
Tralka górna i powtarzalna dla kosza ochronnego.

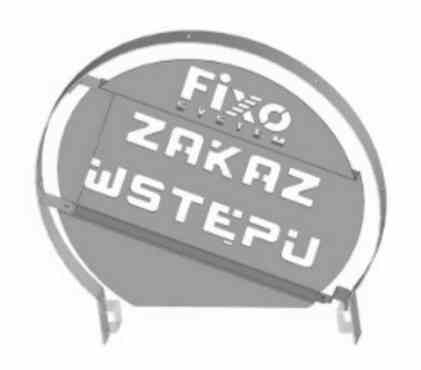

Zamknięcie kosza
Zabezpieczenie przed dostępem osób niepowołanych.
| Element | Wariant | Nr katalogowy |
|---|---|---|
| Poręcze | 1 kpl. = 2 szt. | fs-230 |
| Stopień zejścia | 10 / 20 / 30 cm | fs-260 - fs-262 |
| Przejście nad attyką | 80 / 100 / 120 cm | fs-240 / fs-250 / fs-252 |
| Podest spoczynkowy | dla wysokich drabin | fs-270 |
| Bramka samozamykająca | zabezpieczenie wyjścia | fs-410 |
| Rama wyjścia bocznego | wyjście boczne | fs-420 |

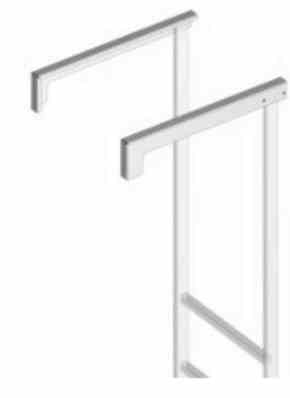

Poręcze
Zakończenie wyjścia na dach lub podest.

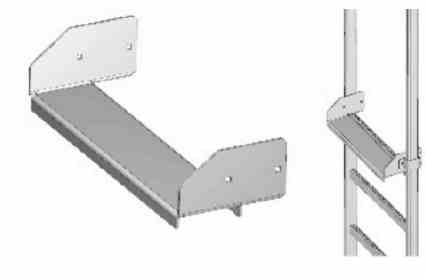

Stopień zejścia
Ułatwia bezpieczne zejście z drabiny na dach.

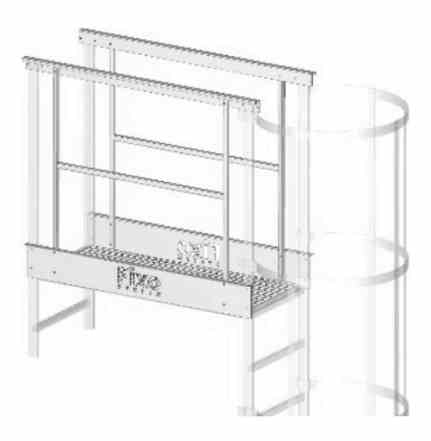

Przejście nad attyką
Rozwiązanie dla dachów z attyką.

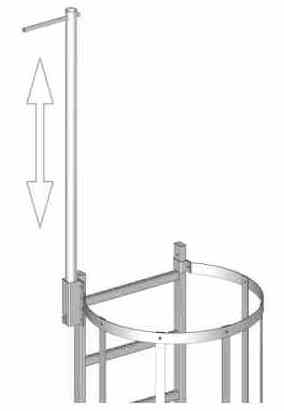

Pochwyt wysuwany
Dodatkowe wyposażenie wyjścia z drabiny.

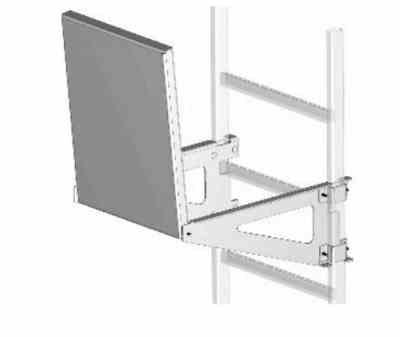

Podest spoczynkowy
Stosowany przy wysokich drabinach.
Stopa dachowa
Element wspierający konfigurację wyjścia dachowego.

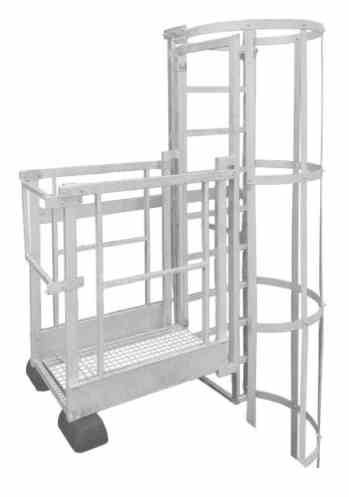

Rama wyjścia bocznego
Dla wyjść bocznych z systemu drabiny.

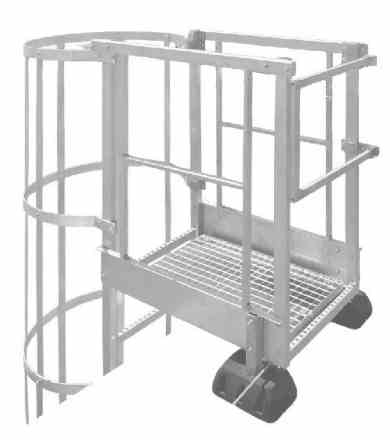

Zakończenie podestu i bramka
Zakończenie przejścia oraz bramka samozamykająca.

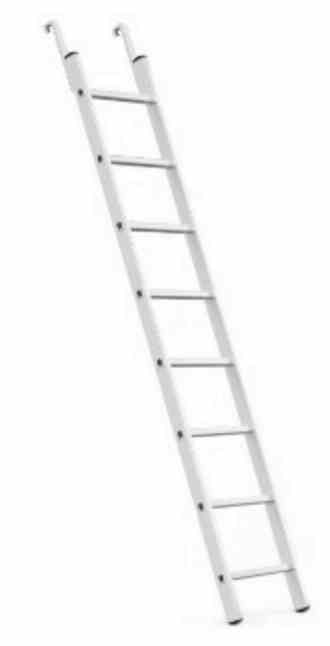

Drabina aluminiowa z hakami
Akcesorium uzupełniające system dostępu.
